대전방지(ESD) 안내

'대전방지(ESD)'란?

대전방지는 정전기에 의해 발생하는 방전 현상을 의미합니다.
이 방전이 전자 기기나 반도체, 정밀 부품에 영향을 미쳐 오작동을 유발하거나 심하면 제품이 손상될 수도 있습니다.
이러한 정전기 방전을 예방하기 위한 표면처리 기술을 의미합니다.

'대전방지(ESD)'의 중요성

전자 부품, 반도체 보호

정전기 방전은 반도체 칩, 회로 기판, 센서 등의 민감한 전자 부품을 손상시킬 수 있습니다.

제품 신뢰성과 수명 연장

정전기로 인해 미세한 손상이 발생하면 즉각적인 고장은 아니더라도 장기적으로 제품 수명을 단축할 수 있습니다.

불량률 감소 및 생산성 향상

제조 공정 중 정전기로 인해 발생하는 오작동이나 불량률을 줄이면 생산 비용 절감과 공정 효율성 향상이 가능합니다.

산업 현장의 안전 예방

화학, 제약, 반도체 클린룸과 같은 산업에서는 정전기 관리가 필수적입니다.

대전방지(ESD) 표면처리

전자 부품, 반도체 보호

  • 정전기 축적 방지 및 방전 제어

아노다이징 + 대전방지 코팅

  • 알루미늄 소재의 정전기 방지 기능 강화

다양한 소재로 대전방지(ESD) 작업

  • PP, 우레탄, 철 및 금속 소재 등

대전방지 측정 장비 소개

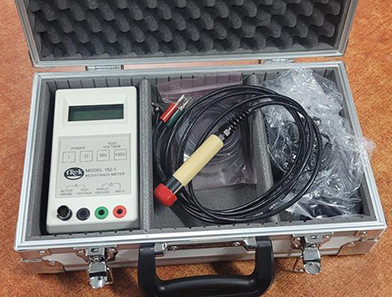

TREK-152-1

다양한 전도성, 정전기 방지, 절연성 재료의 표면 및 체적 저항을
정밀하게 측정하기 위해 설계된 표면저항 측정기입니다.
ANSI/ESD 협회, S사(대기업) 등 여러 표준을 준수하여 표면 저항,
표면 저항률, 체적 저항 측정에 사용됩니다.

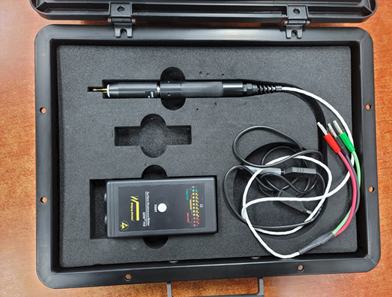

SRM-110

전자기기 제조 및 품질 관리 분야에서 사용되는 휴대용
표면 저항 측정기입니다.

주요 특징
측정 범위: 10(3)에서 10(12) 이상까지 측정 가능합니다.
테스트 전압: 10V/100V 자동 전환 / 정확도: ±5%
